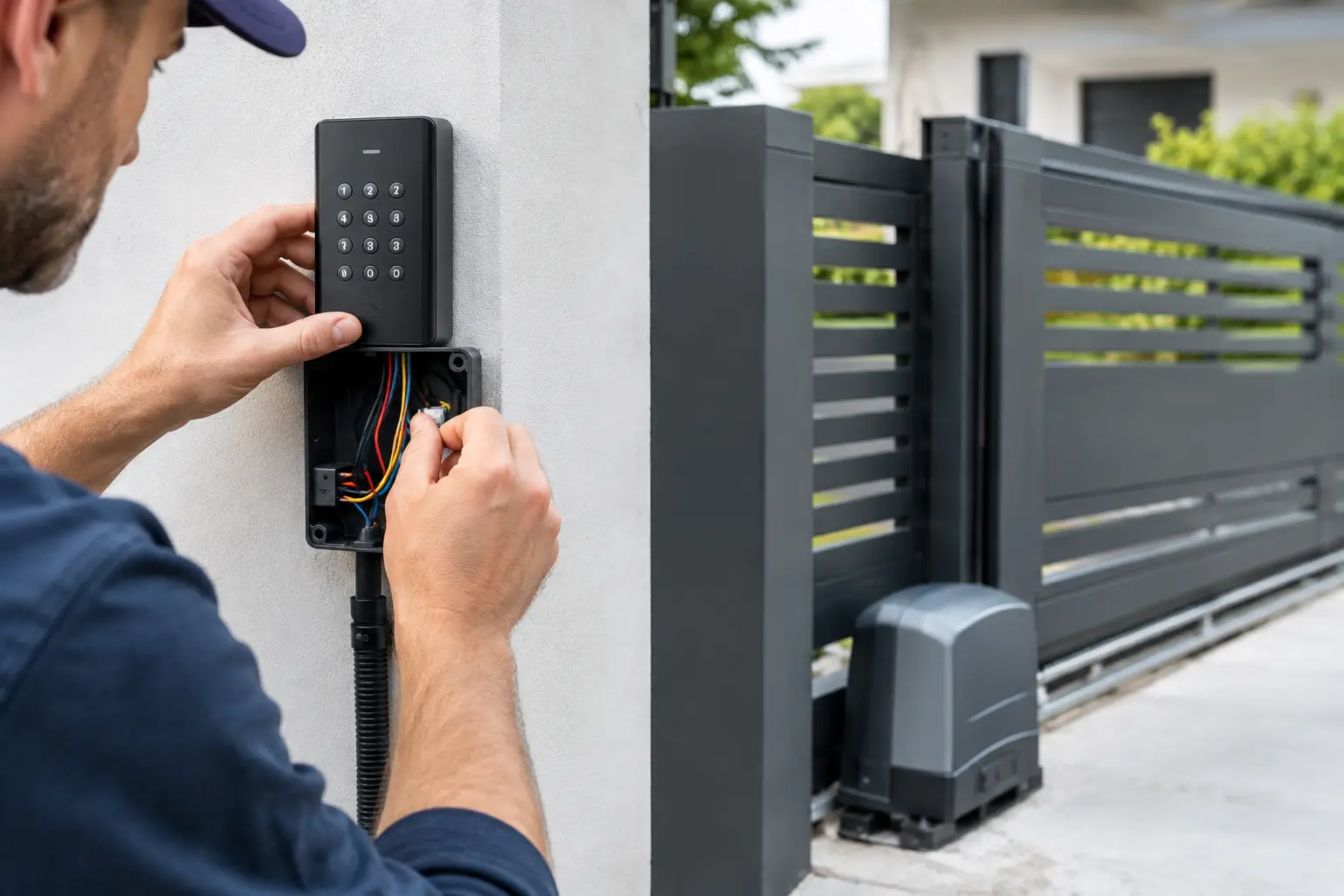

כיצד לחבר קודן לשער חשמלי בצורה בטוחה
קודן בכניסה לשער אינו רק אמצעי נוחות. הוא מאפשר לבני הבית, לעובדים או לספקים מורשים לפתוח את השער בלי שלט נוסף, ובאותה עת מצמצם את הצורך להשאיר את הכניסה פתוחה. מי שמחפש להבין כיצד לחבר קודן לשער חשמלי צריך להתחיל בהבחנה החשובה ביותר: הקודן אינו מזין את מנוע השער ואינו מחליף את בקר השער. ברוב המקרים הוא שולח לבקר פקודת פתיחה קצרה באמצעות מגע יבש, בדיוק כמו לחיצה על לחצן פתיחה חיצוני.
החיבור עצמו יכול להיות פשוט יחסית כאשר מכירים את לוח הפיקוד ואת דרישות המתח של הקודן. עם זאת, חיבור שגוי עלול לגרום לפתיחה לא רצויה, לקצר, לפגיעה בכרטיס הבקרה או לעקיפת מנגנוני בטיחות. לכן עובדים לפי תרשים החיבורים של הבקר והקודן, ולא לפי צבעי חוטים או הנחות מהתקנה אחרת.
לפני שמחברים קודן לשער חשמלי: בודקים תאימות
במערכת שער תקינה יש בדרך כלל שלושה רכיבים נפרדים: מנוע עם לוח בקרה, קודן בקרת כניסה וספק כוח שמזין את הקודן. לוח הבקרה מקבל את פקודת הפתיחה דרך כניסת פיקוד, שלעתים מסומנת כ-START, STEP, OPEN, PP, KEY או PUSH BUTTON. השם משתנה בין יצרנים, אך העיקרון דומה: סגירה רגעית של שני מגעים מפעילה את פקודת הפתיחה או את רצף הפתיחה-עצירה-סגירה.
הדבר הראשון שיש לאמת הוא סוג היציאה בקודן. הפתרון המקובל והבטוח הוא קודן עם ממסר בעל מגע יבש, הכולל בדרך כלל את המסופים COM, NO ו-NC. עבור פתיחת שער משתמשים ברוב המקרים ב-COM וב-NO, כלומר מגע פתוח שנסגר לשנייה או שתיים לאחר הזנת קוד תקין. אין להעביר מתח דרך כניסת הפיקוד של לוח השער, אלא אם היצרן מציין זאת במפורש.
בדקו גם את מתח ההזנה שהקודן דורש. דגמים רבים עובדים על 12 וולט DC או 12-24 וולט AC/DC, בעוד שלוח השער עשוי להציע יציאת אביזרים במתח שונה. אם היציאה בלוח אינה תואמת למפרט הקודן, מתקינים ספק כוח נפרד ומתאים. הממסר היבש מאפשר לשני המעגלים לעבוד בנפרד מבחינת הזנה, כל עוד מחברים את מגעי הפיקוד הנכונים.
קודן עצמאי או בקרת כניסה מלאה?
לבית פרטי עם מספר משתמשים מצומצם, קודן עצמאי עם קודים אישיים וממסר אחד יספיק לרוב. לעסק, בניין משותף או מחסן כדאי לשקול קודן עם תגי קרבה, יומן אירועים, ניהול משתמשים או חיבור לבקרת כניסה מרכזית. הבחירה אינה רק עניין של מחיר: במערכת עם תחלופת עובדים, למשל, חשוב לבטל הרשאה של אדם ספציפי בלי להחליף את הקוד לכל המשתמשים.
בקודן חיצוני יש לתת משקל גם לדרגת האטימות, לעמידות בפני שמש וגשם, לתאורת מקשים ולמבנה אנטי-ונדלי. קודן פנימי שאינו מיועד לחזית חשופה עשוי להמשיך לעבוד זמן מה, אך לחות וחום יקצרו את חייו וייצרו תקלות לא צפויות.
כיצד לחבר קודן לשער חשמלי בפועל
לפני פתיחת לוח המנוע, מנתקים את ההזנה החשמלית לשער. גם אם פעולת החיבור מתבצעת במתח נמוך, בתוך ארון הבקרה עשויים להיות חיבורי 230 וולט ורכיבים עם מתח שיורי. אם אין לכם ניסיון בעבודה בלוחות חשמל ובמערכות מתח נמוך, זהו שלב נכון להזמין מתקין מוסמך.
- מאתרים בתרשים של בקר השער את כניסת הפתיחה החיצונית. ברוב הלוחות מדובר בשני מסופים: מסוף משותף ומסוף פקודה. לעתים הכניסה מוגדרת ל"פתיחה בלבד", ולעתים ל"צעד אחר צעד" – פתיחה, עצירה וסגירה בלחיצות עוקבות.
- מעבירים כבל מתאים בין מיקום הקודן ללוח הבקרה. לקודן בסיסי עם ממסר אחד והזנה נפרדת נדרשים בדרך כלל לפחות ארבעה גידים: שניים להזנת הקודן ושניים למגע הפיקוד. אם מתכננים לחבר לחצן יציאה, אינטרקום או קורא קרבה בעתיד, עדיף להשחיל כבל עם גידים נוספים כבר עכשיו.
- מחברים את הזנת הקודן לפי הקוטביות והמתח המופיעים במפרט. בהזנת DC יש משמעות ל-+ ול–. בהזנת AC אין קוטביות, אך עדיין חייבים לעמוד בטווח המתח המותר. מומלץ להגן על ספק נפרד באמצעות מאמ"ת מתאים ולהתקין אותו במקום מוגן ונגיש לתחזוקה.
- מחברים את יציאת הממסר של הקודן לכניסת הפיקוד בלוח: COM מהקודן אל המסוף המשותף בבקר, ו-NO מהקודן אל מסוף הפתיחה. אין לחבר את מסופי הממסר ליציאת 12 וולט של הלוח רק כדי "לתת פקודה". הממסר צריך לדמות לחיצה על לחצן, לא להזריק מתח למעגל הבקרה.
- מגדירים בקודן את זמן פעולת הממסר. עבור שער חשמלי, פולס של שנייה אחת הוא בדרך כלל נקודת פתיחה טובה. זמן ארוך מדי עלול לגרום להתנהגות לא עקבית בבקרים מסוימים, במיוחד אם כניסת הפיקוד מוגדרת לפעולת צעד.
- מחזירים מתח ובודקים את הפעולה כאשר אזור תנועת השער פנוי. מזינים קוד מורשה ובודקים שהשער מבצע את הפעולה הרצויה. לאחר מכן בודקים גם שלט, לחצן פנימי, אינטרקום ועיניות בטיחות, כדי לוודא שאף פונקציה קיימת לא נפגעה.
איפה למקם את הקודן
גובה ההתקנה צריך להתאים למשתמשים ולגישה מהרחוב. בכניסה רגלית, נהוג למקם קודן בגובה נוח לעמידה, במקום מואר ונראה לעין. בכניסה לרכב צריך להביא בחשבון את גובה חלון הנהג, רוחב המעבר והאפשרות להגיע לקודן בלי לצאת מהרכב.
אל תתקינו קודן מאחורי כנף השער, באזור שבו רכב חונה מסתיר אותו, או סמוך מדי למנגנון נע. חשוב גם שהגישה לקודן לא תדרוש עמידה במסלול התנועה של השער. במקרה של שער הזזה, למשל, יש להרחיק את הקודן מהכנף הנעה ומהמסילה, ולוודא שכבל ההזנה מוגן בתוך צינור תקני.
המיקום משפיע גם על האבטחה. קודן חיצוני מאפשר פתיחה מבחוץ, ולכן אין היגיון למקם אותו בתוך שטח סגור שלא ניתן להגיע אליו. מצד שני, קודן חשוף לחלוטין על עמוד נמוך עלול להיות יעד להשחתה. התקנה על עמוד מתכת יציב, עם קופסת חיבורים מוגנת וכבל מוסתר, מספקת פתרון נכון יותר.
תקלות נפוצות לאחר החיבור
אם הקודן נדלק אך השער לא מגיב, החשד הראשון הוא חיבור למסוף שגוי בלוח הבקרה או תכנות שגוי של יציאת הממסר. אפשר לבדוק בזהירות את כניסת הפיקוד באמצעות לחצן קווי תקין או באמצעות גישור רגעי לפי הוראות יצרן הבקר. אם השער מגיב לגישור אך לא לקודן, בודקים את הגדרות הממסר, את החיווט בין COM ו-NO ואת תקינות הכבל.
כאשר השער נפתח רק בחלק מהפעמים, הסיבה עשויה להיות זמן ממסר קצר מדי, חיבור רופף, חדירת מים לקופסת החיבורים או כבל ארוך ודק מדי. במערכות עם ספק כוח חלש, הקודן עשוי לאתחל את עצמו בזמן הפעלת תאורה או קורא קרבה. מדידת מתח תחת עומס תחשוף לעתים בעיה שלא נראית בבדיקה רגילה.
פתיחה כפולה או עצירה בלתי צפויה מתרחשות לעתים כאשר בקר השער מוגדר ל"צעד אחר צעד" והקודן שולח פולס ארוך, או כאשר מופעלים במקביל שני אמצעי פיקוד. במקרה כזה בודקים את זמן הפולס ואת הגדרת הכניסה בלוח. אין לבטל עיניות, מפסקי קצה או מנגנוני הגנה כדי לגרום לשער לעבוד מהר יותר – אלה רכיבי בטיחות חיוניים.
הגדרות אבטחה שכדאי לבצע מיד
התקנה טובה אינה מסתיימת ברגע שהשער נפתח. מחליפים מיד את קוד המנהל שהגיע מהיצרן, מגדירים קוד נפרד לכל משתמש משמעותי ושומרים תיעוד מסודר של ההרשאות. בעסק, מומלץ למחוק קודים של עובדים שעזבו ולא להסתמך על קוד משותף שמועבר בין אנשים.
אם הקודן תומך בכך, כדאי להגדיר נעילה זמנית לאחר מספר ניסיונות שגויים, צליל חיווי מתון ואפשרות למחיקת משתמשים בודדים. יש מערכות שבהן ניתן לקבוע שעות פעילות או לפתוח שער רק לאחר אימות נוסף. לבית פרטי זה לא תמיד נחוץ, אך במשרד, מחסן או חניה משותפת זו יכולה להיות שכבת שליטה שימושית.
שער חשמלי הוא חלק ממערך הכניסה כולו. אפשר לשלב את הקודן עם אינטרקום, מצלמת אבטחה, לחצן יציאה וגיבוי סוללה, בהתאם לאופי האתר. בסקיור גרופ אפשר לקבל התאמה בין הקודן, ספק הכוח, הכבל ולוח השער הקיים, כדי שהחיבור יהיה לא רק עובד אלא גם אמין לאורך זמן.
אם תרשים הבקר אינו ברור, אם מדובר בשער כבד או אם קיימת תקלה במנגנוני הבטיחות, אל תנסו לעקוף את הבעיה בחיבור מאולתר. אבחון נכון לפני ההתקנה חוסך החלפת רכיבים, קריאות שירות ובעיקר מונע מצב שבו הכניסה החשמלית הופכת לנקודת חולשה באבטחת הנכס.
