חיבור מצלמת IP ל NVR בצורה נכונה ובטוחה

מצלמת IP יכולה להיות איכותית מאוד, אבל אם החיבור למקליט אינו מוגדר נכון, היא עלולה להופיע לסירוגין, לא להקליט אירועים או להיעלם בדיוק כשצריך לבדוק מה קרה. חיבור מצלמת IP ל NVR הוא תהליך פשוט יחסית כאשר מתאימים מראש את סוג המקליט, תשתית הרשת, ההזנה החשמלית והגדרות ההקלטה. ההבדל בין מערכת שעובדת ביום ההתקנה בלבד לבין מערכת אמינה לאורך זמן נמצא בדרך כלל בפרטים הקטנים.

לפני חיבור מצלמת IP ל NVR: בודקים התאמה

השלב הראשון הוא לוודא שהמצלמה והמקליט יכולים לעבוד יחד. הפתרון הנוח ביותר הוא שילוב של מצלמות ומקליט מאותו יצרן, למשל Hikvision, Dahua או Provision-ISR. במקרים כאלה זיהוי המצלמה, הגדרות התמונה, שמע, אירועי תנועה ולעיתים גם פונקציות חכמות יפעלו באופן מלא ופשוט יותר.

אפשר בהחלט לחבר מצלמה של יצרן אחד למקליט של יצרן אחר באמצעות תקן ONVIF. עם זאת, ONVIF מבטיח בעיקר תאימות בסיסית של וידאו ותקשורת, ולא בהכרח את כל היכולות המתקדמות. זיהוי אדם או רכב, קווי חצייה, ספירת אנשים, מיקרופון דו-כיווני או הגדרות תאורה עשויים לדרוש התאמה ידנית, ולעיתים לא יופיעו כלל בממשק המקליט.

יש לבדוק גם את מגבלות ה-NVR: מספר ערוצי המצלמות, רזולוציית ההקלטה המותרת בכל ערוץ, רוחב הפס הנכנס ותמיכה בקידוד H.265 או H.265+. מקליט 8 ערוצים אינו בהכרח מתאים לשמונה מצלמות 8 מגה-פיקסל בקצב סיביות גבוה. כאשר רוחב הפס או כוח העיבוד אינם מספיקים, התוצאה עשויה להיות תמונה מקוטעת, ירידה אוטומטית באיכות או הקלטה לא יציבה.

שתי דרכים עיקריות לחיבור

חיבור ישיר ליציאות PoE במקליט

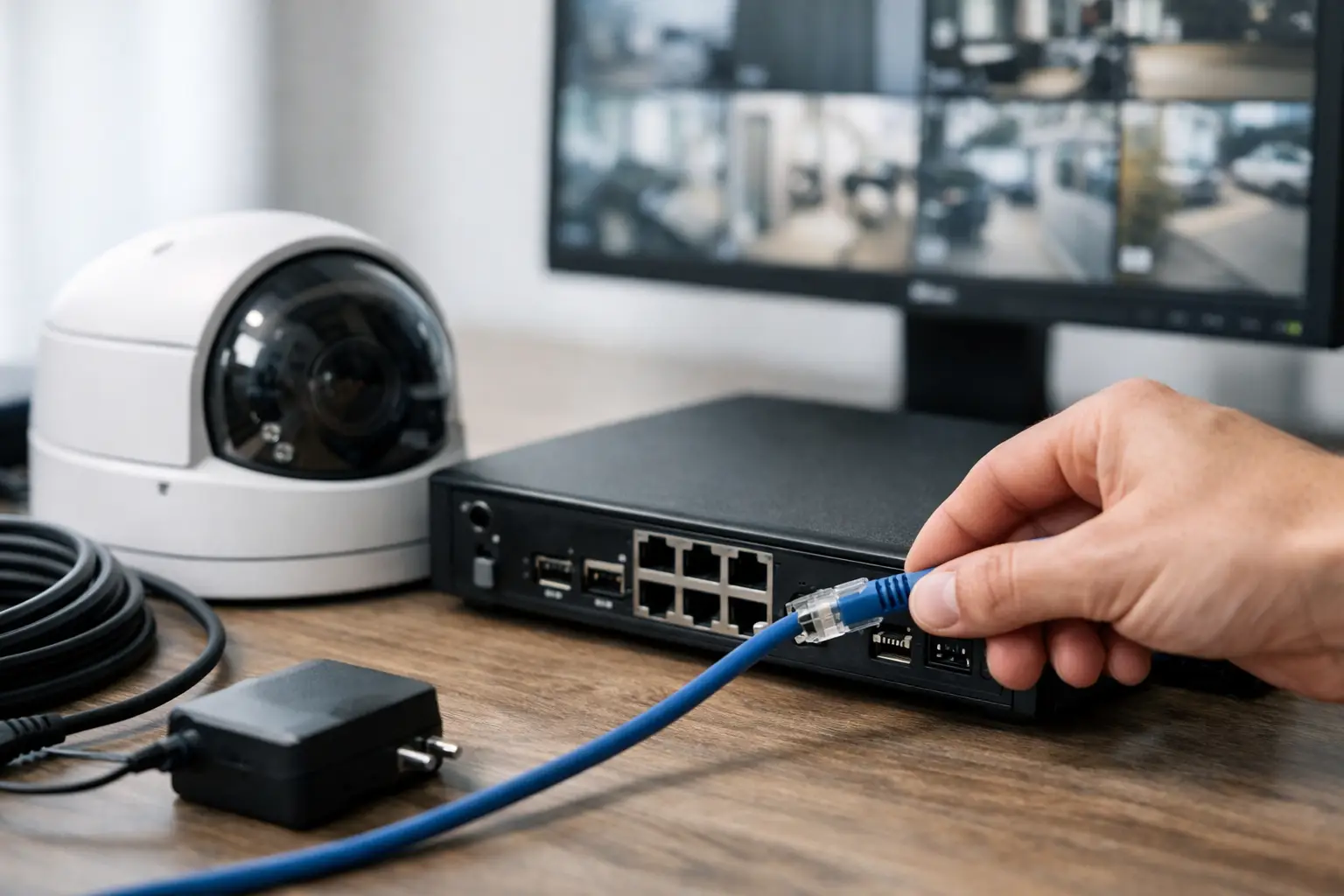

מכשיר הקלטה NVR עם יציאות PoE מובנות הוא פתרון יעיל במיוחד לבית, משרד קטן או חנות. מחברים כבל רשת מהמצלמה ישירות לאחת מיציאות ה-PoE במקליט, והיציאה מספקת גם תקשורת וגם מתח חשמלי. ברוב המערכות המקליט יזהה את המצלמה, יפעיל אותה ויוסיף אותה לערוץ המתאים באופן אוטומטי.

זהו פתרון נוח להתקנה עצמית, אך חשוב להבין שיציאות ה-PoE במקליט יוצרות לעיתים רשת פנימית נפרדת. כלומר, המצלמה תקבל כתובת IP מהטווח הפנימי של המקליט, ולא בהכרח תהיה זמינה ישירות מהמחשב או מהטלפון דרך הרשת המקומית. אין בכך בעיה לצפייה דרך המקליט, אך הדבר משמעותי כאשר רוצים להגדיר מצלמה בנפרד או לשלב אותה עם ציוד נוסף.

במקרה של מצלמה שלא זוהתה אוטומטית, נכנסים למסך ניהול המצלמות במקליט, בודקים שהערוץ פעיל ושסיסמת המצלמה תואמת. במצלמות חדשות רבות נדרש לבצע הפעלה ראשונית ולהגדיר סיסמה לפני שאפשר להוסיף אותן למקליט.

חיבור דרך מתג PoE ברשת המקומית

כאשר המצלמות מפוזרות במבנה, מרוחקות מחדר התקשורת או שמספרן גדול ממספר יציאות ה-PoE במקליט, נהוג להשתמש במתג PoE. כל מצלמה מתחברת למתג באמצעות כבל רשת, והמתג והמקליט מתחברים לאותה רשת מקומית.

בתצורה זו המצלמות וה-NVR צריכים להיות באותו טווח כתובות IP. לדוגמה, אם נתב הרשת משתמש בטווח 192.168.1.x, אפשר להגדיר למצלמות כתובות קבועות כמו 192.168.1.201, 192.168.1.202 וכן הלאה. חשוב למנוע כפילות כתובות: שתי מצלמות או מצלמה ומחשב עם אותה כתובת יגרמו לניתוקים ולתקלות שקשה לאתר.

לאחר מכן מוסיפים את המצלמות דרך ממשק ה-NVR באמצעות חיפוש אוטומטי או הזנה ידנית של כתובת ה-IP, הפורט, שם המשתמש והסיסמה. אם המצלמה וה-NVR נמצאים ברשתות שונות, יש להגדיר כתובת IP, מסכת רשת ושער ברירת מחדל לפי תכנון הרשת, ולא לנסות לפתור את הבעיה באמצעות החלפת כבלים בלבד.

תשתית PoE וכבלים: המקום שבו לא כדאי להתפשר

כבל רשת תקני מסוג CAT5e או CAT6, עשוי נחושת מלאה, מתאים לרוב מערכות מצלמות ה-IP. יש להימנע ככל האפשר מכבלי CCA, שבהם המוליך עשוי אלומיניום מצופה נחושת. כבלים כאלה עלולים לעבוד למרחק קצר, אך לגרום לנפילות מתח, הפרעות או ניתוקים במצלמות עם צריכת חשמל גבוהה, במיוחד בלילה כאשר תאורת ה-IR פועלת.

מרחק התקשורת המקובל בכבל רשת הוא עד 100 מטר בין נקודות פעילות. מעבר לכך אפשר להשתמש במתג ביניים, מאריך PoE ייעודי או תשתית סיב אופטית, לפי תנאי השטח. הארכת כבל לא תקנית, מחברים מאולתרים או חיבורים חשופים ללחות הם מקור נפוץ לתקלות חוזרות.

יש לבדוק את תקציב ההספק של המקליט או מתג ה-PoE. מצלמה רגילה צורכת בדרך כלל הספק נמוך, אך מצלמת PTZ, מצלמה עם גוף חימום, תאורת IR חזקה או תאורה לבנה מובנית עשויה לדרוש יותר. מתג עם שמונה יציאות אינו בהכרח מסוגל לספק את מלוא ההספק לכל שמונה המצלמות בו-זמנית. יש לוודא התאמה לתקן PoE הנדרש, בדרך כלל 802.3af או 802.3at, ולבחור ספק כוח ומתג עם מרווח הספק מתאים.

הגדרת הקלטה נכונה חשובה לא פחות מהחיבור

לאחר שהמצלמה מופיעה על המסך, העבודה עדיין לא הסתיימה. יש להגדיר הקלטה רציפה, הקלטה לפי תנועה או שילוב בין השתיים. בבית פרטי, הקלטה לפי תנועה יכולה לחסוך נפח אחסון ולאפשר איתור מהיר של אירועים. בעסק, מחסן או קופה, הקלטה רציפה עשויה להיות הבחירה הנכונה כדי שלא יהיו פערים בתיעוד.

רגישות תנועה גבוהה מדי תייצר התראות מהצללות, עצים, בעלי חיים או שינויי תאורה. רגישות נמוכה מדי עלולה לפספס אירוע אמיתי. מומלץ להגדיר אזורי גילוי רלוונטיים בלבד, למשל שער, שביל כניסה או דלת, ולהחריג אזורים ציבוריים או כביש סואן כאשר הם אינם חלק מהמטרה.

נפח הדיסק הקשיח נקבע לפי מספר המצלמות, הרזולוציה, מספר שעות ההקלטה, קצב הסיביות ותקופת השמירה הנדרשת. ארבע מצלמות ברזולוציה גבוהה עם הקלטה רציפה דורשות נפח שונה לחלוטין מארבע מצלמות שמקליטות רק בעת תנועה. דיסק המיועד למערכות הקלטה עובד בעומס כתיבה מתמשך ומתאים יותר מדיסק מחשב ביתי רגיל.

צפייה מרחוק ואבטחת סייבר של המערכת

רוב המשתמשים רוצים לצפות במצלמות מהטלפון. לאחר שה-NVR מחובר לנתב, ניתן להגדיר צפייה מרחוק באמצעות השירות המאובטח של היצרן או באמצעות VPN, בהתאם למדיניות האבטחה ולסוג המערכת. חשוב לוודא שהמקליט מחובר לאינטרנט יציב, שהזמן והתאריך מוגדרים נכון ושבוצע עדכון קושחה כאשר קיים עדכון מתאים לדגם.

אין להשאיר סיסמת ברירת מחדל במצלמה או במקליט. יש להגדיר סיסמה חזקה, לשנות אותה בעת החלפת בעלים או מתקין, ולהעניק הרשאות משתמש לפי צורך. בעסק, למשל, אין סיבה שכל עובד יקבל הרשאת מנהל למחיקת הקלטות או לשינוי הגדרות מערכת.

פתיחת פורטים ידנית בנתב אפשרית במערכות מסוימות, אך אינה אמורה להיות ברירת המחדל. פתיחת גישה לא מבוקרת מהאינטרנט מגדילה את שטח החשיפה של המערכת. עדיף לבחור תצורה מוכרת, לעדכן ציוד ולבקש סיוע טכני כאשר קיימת דרישה לגישה מרחוק מורכבת.

כשהמצלמה לא מופיעה: סדר בדיקות יעיל

כאשר מצלמה אינה עולה במקליט, מתחילים בבדיקות הפשוטות. בדקו שנוריות הקישור במתג או ביציאת ה-PoE פעילות, שהכבל מחובר היטב ושאין נזק נראה לעין למחבר. לאחר מכן בדקו אם המצלמה מקבלת מתח ואם ניתן לאתר אותה ברשת באמצעות כלי הגילוי של היצרן או דרך ממשק הנתב.

אם יש מתח אך אין תמונה, בדקו את כתובת ה-IP, את שם המשתמש והסיסמה, את פרוטוקול ההוספה ואת התאמת הרזולוציה למקליט. מצלמה שמופיעה אך מציגה תמונה שחורה בלילה עלולה לסבול מחוסר הספק, בעיית כבל או תקלה בתאורת ה-IR. מצלמה שנופלת רק בשעות הלילה היא סימן שכדאי לבדוק לפני שמחליפים אותה.

במערכת חדשה כדאי לבדוק כל מצלמה בנפרד לפני התקנה סופית בגובה או בתעלה. פעולה קצרה זו חוסכת פירוק, טיפוס ואבחון ממושך לאחר מכן. כאשר יש ספק לגבי התאמת מצלמות, מתג, דיסק ומקליט, ייעוץ מקצועי לפני הרכישה עדיף בהרבה על התאמות מאולתרות בשטח.

מערכת מצלמות טובה אינה נמדדת רק בתמונה חדה במסך ההתקנה. היא נמדדת ביכולת למצוא הקלטה ברורה בזמן הנכון, גם לאחר חודשים של עבודה. לכן כדאי לתכנן את החיבור לפי תנאי השטח וההתרחבות העתידית, ולהשאיר מקום למצלמה נוספת, לנפח אחסון ולתשתית שתמשיך לעבוד כשבאמת תזדקקו לה.
