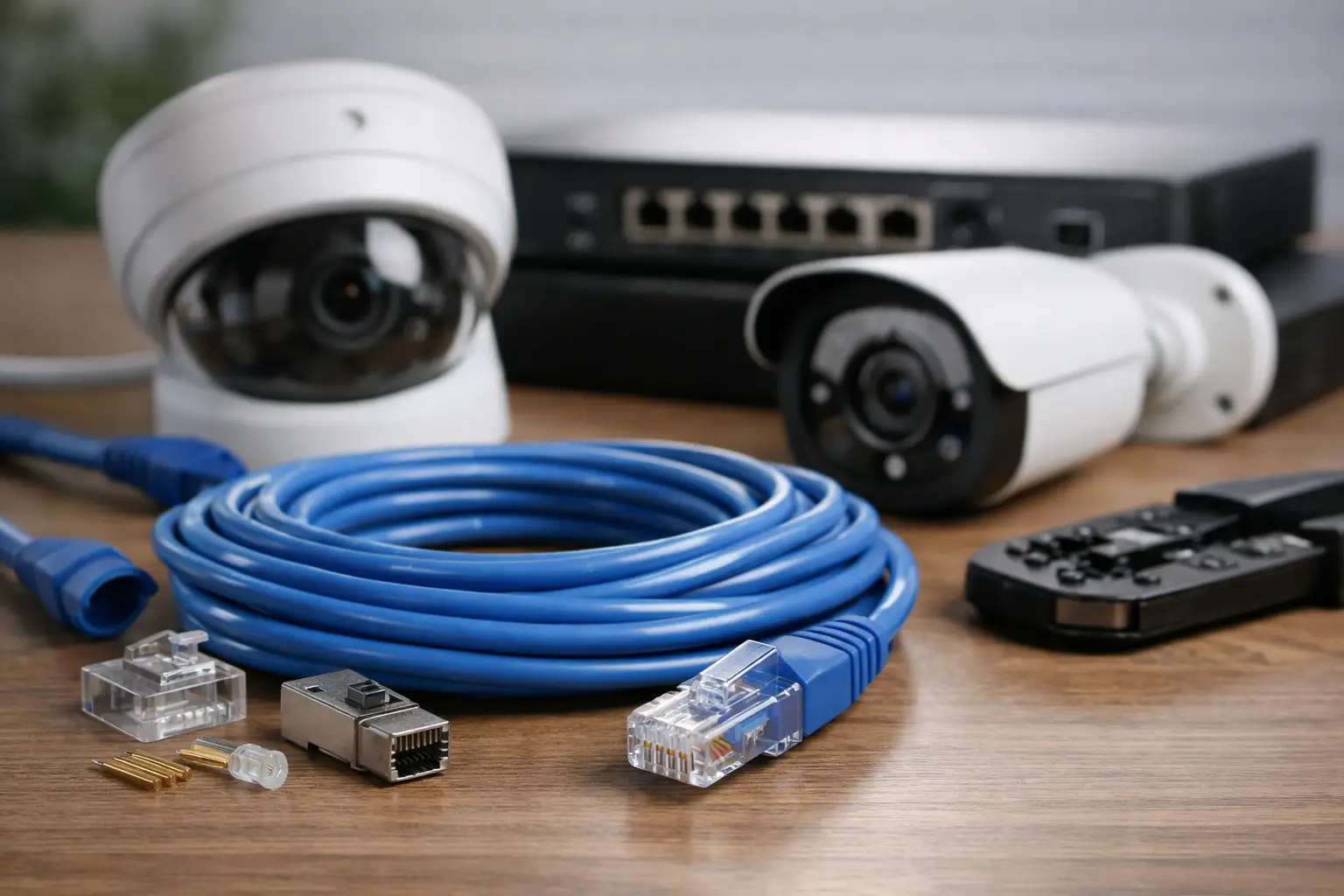

איך לבחור כבל רשת למצלמות אבטחה בלי טעויות

מצלמה איכותית ומקליט מתקדם לא יפצו על תשתית חלשה. כבל רשת למצלמות אבטחה הוא הרכיב שמוביל את נתוני הווידאו, מחבר את המצלמה לרשת ולעיתים גם מספק לה חשמל באמצעות PoE. בחירה לא נכונה עלולה להתבטא בתמונה שקופאת, ניתוקים אקראיים, מצלמה שאינה עולה לאחר גשם או מגבלה כשתרצו להרחיב את המערכת.

בפרויקטים ביתיים, בעסקים, במחסנים ובבניינים משותפים, הכבל נראה לעיתים כמו פרט טכני שולי. בפועל, הוא חלק מהותי מאמינות המערכת לאורך שנים. לכן כדאי לבחור אותו לפי מרחק, סביבת התקנה, סוג המצלמות ותכנון עתידי – ולא רק לפי המחיר למטר.

מה מעביר כבל הרשת במערכת מצלמות?

במערכת IP, כבל הרשת מחבר בין מצלמת האבטחה לבין מתג PoE, מכשיר הקלטה NVR או תשתית הרשת הקיימת. הוא מעביר את הווידאו מהמצלמה, פקודות שליטה והגדרות רשת, ובמערכות PoE גם את מתח ההזנה. כך ניתן להתקין מצלמה בנקודה מרוחקת יחסית בלי שקע חשמל נפרד ליד כל מצלמה.

היתרון ברור: פחות ספקי כוח, פחות נקודות כשל ותשתית מסודרת יותר. עם זאת, PoE אינו מבטל את הצורך בתכנון. צריכת החשמל של מצלמת PTZ, מצלמה עם תאורת IR חזקה או מצלמה הכוללת גוף חימום עשויה להיות גבוהה יותר ממצלמת כיפה בסיסית. גם המתג או המקליט חייבים לספק תקן PoE והספק כולל שמתאימים לכלל המצלמות המחוברות אליו.

Cat5e או Cat6 – מה מתאים למצלמות אבטחה?

ברוב התקנות מצלמות האבטחה, כבל Cat5e איכותי מנחושת מלאה מסוגל להעביר תקשורת בצורה תקינה לחלוטין, גם עבור מצלמות ברזולוציה גבוהה. לכן הוא עדיין פתרון נפוץ ומשתלם בפרויקטים רבים. הוא מתאים כאשר המרחקים סטנדרטיים, התשתית חדשה והדרישה היא לחיבור גיגה-ביט רגיל.

כבל Cat6 מציע מרווח ביצועים גבוה יותר, הפרדה טובה יותר בין זוגות הגידים ופוטנציאל טוב יותר לתשתית שתשרת אתכם גם בהמשך. הוא מתאים במיוחד כאשר מתקינים תשתית חדשה, כאשר עוברים מספר כבלים באותה תעלה, או כאשר המערכת כוללת מצלמות ברזולוציה גבוהה, מתגים מהירים ודרישות הרחבה עתידיות.

ההחלטה אינה רק Cat5e מול Cat6. כבל Cat6 זול עם מוליכים דקים או אלומיניום מצופה נחושת עלול להיות בחירה פחות טובה מכבל Cat5e איכותי מנחושת מלאה. במערכת אבטחה שעובדת 24 שעות ביממה, איכות המוליך והעמידה בתנאי השטח חשובות לא פחות מהקטגוריה המודפסת על המעטפת.

נחושת מלאה לעומת CCA

אחד ההבדלים החשובים ביותר הוא בין כבל נחושת מלאה לבין CCA – אלומיניום מצופה נחושת. כבלי CCA עשויים להיראות אטרקטיביים במחיר, אך ההתנגדות החשמלית שלהם גבוהה יותר. המשמעות יכולה להיות נפילת מתח בהזנת PoE, במיוחד במרחקים ארוכים או במצלמות בעלות צריכת חשמל גבוהה.

למערכת קטנה בתוך דירה, כבל CCA עשוי לפעול בתנאים מסוימים, אך הוא אינו הבחירה המועדפת לתשתית קבועה. בהתקנה עסקית, חיצונית, ארוכת טווח או כזו שאמורה לתמוך במספר מצלמות, מומלץ לבחור כבל רשת מנחושת מלאה. זו השקעה שמקטינה תקלות שירות, החלפות והוצאות מיותרות בעתיד.

אורך הכבל ומגבלת 100 המטרים

תקן תקשורת Ethernet מגדיר אורך של עד 100 מטרים למקטע כבל, כולל כבלי חיבור בקצוות. זהו נתון מרכזי בתכנון מצלמות IP, אך חשוב להבין שהוא אינו הבטחה אוטומטית שכל מצלמה תקבל מתח יציב עד לנקודה זו. ככל שהמרחק גדל, איכות הכבל, עובי הגידים וצריכת המצלמה נעשים משמעותיים יותר.

אם מצלמה מותקנת במרחק של 80 או 90 מטרים, והיא כוללת תאורת לילה חזקה, מיקרופון, רמקול או מנוע PTZ, יש לבדוק את תקציב ההספק של המתג ואת התאמת תקן ה-PoE. במקרים כאלה ייתכן שיידרש מתג PoE חזק יותר, מאריך PoE, נקודת הזנה קרובה יותר או פתרון תקשורת אחר.

כאשר המרחק עולה על 100 מטרים, לא כדאי פשוט למתוח עוד כבל ולקוות לטוב. אפשר לשקול מתג ביניים עם הזנה, מאריך ייעודי, סיב אופטי עם ממירי מדיה, או תכנון מחדש של מיקום ארון התקשורת. הפתרון הנכון תלוי בשטח, במספר המצלמות ובדרישות האמינות של האתר.

כבל רשת למצלמות אבטחה בתוך הבית ומחוץ לו

כבל שמותקן בתעלה פנימית יבשה אינו דומה לכבל שעובר על קיר חיצוני, בגינה, בחניון או בצינור תת-קרקעי. לסביבה יש השפעה ישירה על סוג המעטפת שיש לבחור. כבל פנים סטנדרטי עלול להתייבש ולהיסדק בשמש, לאבד גמישות ולהיחשף לרטיבות לאורך הזמן.

להתקנה חיצונית יש לבחור כבל עם מעטפת המתאימה לתנאי חוץ ולקרינת UV. במעבר תת-קרקעי או באזור עם לחות גבוהה, יש לוודא שהכבל מותקן בתוך צינור תקין ואטום ככל האפשר, ושאין נקודות שבהן מים יכולים להצטבר. באתרים תעשייתיים, בחניונים או בסביבה עם הפרעות חשמליות, כבל מסוכך עשוי להיות רלוונטי – אך הוא דורש הארקה נכונה כדי שהסיכוך אכן יסייע ולא יהפוך למקור לתקלות.

אין צורך לבחור כבל מסוכך בכל התקנה. בבית פרטי עם מסלול נקי, רחוק מכבלי חשמל וממנועים, כבל UTP איכותי בדרך כלל מספיק. לעומת זאת, כאשר הכבל עובר לצד לוחות חשמל, מעליות, מזגנים גדולים או ציוד תעשייתי, כדאי לבחון פתרון FTP או STP במסגרת תכנון מקצועי.

תכנון המסלול חשוב לא פחות מהכבל

גם הכבל הטוב ביותר לא יפתור מסלול התקנה בעייתי. רצוי להפריד ככל שניתן בין כבלי תקשורת לכבלי חשמל, במיוחד לאורך מסלולים ארוכים. אם חייבים לחצות כבל חשמל, עדיף לבצע את החצייה בזווית קרובה ל-90 מעלות ולא לרוץ במקביל אליו לאורך מטרים רבים.

יש להימנע מקיפולים חדים, מתיחה חזקה מדי ומעיכות בתוך תעלות או צינורות צפופים. זוגות הגידים בתוך כבל הרשת מסודרים בפיתול מדויק, ופגיעה במבנה זה עלולה לגרום להיחלשות אות או לבעיות שקשה לאתר לאחר סגירת הקירות והתקרות.

חשוב גם להשאיר מעט עודף כבל ליד המצלמה ובארון התקשורת. עודף מתוכנן מאפשר תחזוקה, החלפת מחבר או הזזה קלה של ציוד בלי צורך למשוך קו חדש. אין צורך ליצור סלילים גדולים ולא מסודרים, אך מרווח עבודה קטן הוא החלטה נכונה.

מחברים, ג'קים ובדיקת קו

במערכת מצלמות מקצועית, איכות הסיומות חשובה כמו איכות הכבל. מחבר RJ45 שלא נלחץ היטב, סדר גידים שגוי או ג'ק קיסטון באיכות נמוכה יכולים לגרום לניתוקים שנראים כאילו מקורם במצלמה או במקליט. לכן מומלץ לסיים את הכבלים בצורה אחידה, לסמן כל קו ולהשתמש ברכיבים המתאימים לקטגוריית הכבל.

לפני התקנת המצלמות הסופית, כדאי לבדוק כל קו באמצעות בודק כבלים. בדיקה בסיסית מאשרת רציפות וסדר גידים, ואילו בודק מתקדם יותר יכול לסייע באיתור אורך, נפילת מתח או בעיות איכות בקו. בפרויקט עם מספר מצלמות, תיעוד מסודר של מספר המצלמה, נקודת הקצה והפורט במתג יחסוך זמן רב בכל טיפול עתידי.

טעויות שכדאי למנוע כבר בשלב הרכישה

בחירת תשתית נכונה מתחילה בכמה שאלות פשוטות: כמה מצלמות יותקנו, מה המרחק לכל מצלמה, האם נדרש PoE, האם המסלול פנימי או חיצוני, והאם צפויה הרחבה בהמשך. תשובות אלו קובעות את סוג הכבל, המתג והאביזרים הנלווים.

יש כמה טעויות שחוזרות בהתקנות מצלמות:

• רכישת כבל CCA זול למסלול ארוך עם הזנת PoE.
• שימוש בכבל פנים חשוף לשמש, גשם או לחות.
• תכנון כל המצלמות לפי מספר הפורטים במתג, בלי לבדוק את תקציב ההספק שלו.
• העברת כבלי רשת לצד כבלי חשמל לאורך מסלול ארוך ללא הפרדה.
• סגירת תעלות וקירות לפני בדיקת כל קו וכל מצלמה.

מערכת מצלמות טובה צריכה לאפשר צפייה יציבה גם בלילה, הקלטה רציפה וגישה מרחוק בלי הפתעות. לכן תשתית מתוכננת היטב היא לא תוספת טכנית, אלא הבסיס שעליו נשענת כל המערכת.

בסקיור גרופ ניתן לקבל התאמה של כבלים, מתגי PoE, מקליטים ואביזרי התקנה לפי מספר המצלמות ותנאי השטח. לפני שמזמינים גליל כבל, כדאי להכין רשימת מרחקים, לזהות את מסלולי ההתקנה ולבדוק את דרישות ההספק של המצלמות המתוכננות. כמה דקות של תכנון מדויק עכשיו יכולות לחסוך פתיחת קירות, החלפת ציוד ותקלות בדיוק ברגע שבו אתם צריכים שהאבטחה תעבוד.
